Cov txheej txheem solder muab tshuaj txhuam cov txheej txheem yog ib qho ntawm cov tseem ceeb tshaj plaws ntawm txheej txheem txheej saum npoo mount. Dhau qhov teeb meem pom tau tias nws tsawg dua nws yuav raug nqi los kho - txoj cai tseem ceeb los xav txog yog tias muaj kev txhaum ua txhaum tom qab reflow yuav raug nqi 10 lub sij hawm tus nqi kom rov ua dua qhov tau txheeb xyuas ua ntej reflow - lub txim txhaum tau txheeb xyuas tom qab kuaj yuav raug nqi ntxiv 10 lub sijhawm ntau rau rework.
Txhawm rau kom ntseeg tau tias qhov xav tau ntawm cov tshuaj pleev ham tau muab tso rau yam tsis muaj qhov tsis xws luag thiab cov txheej txheem rov ua dua nws yog ib qho tseem ceeb kom muaj kev soj ntsuam kom zoo thiab txhim khu kev qha. Raws li lub Cheebtsam ua me me thiab ntau txoj kev tswj hwm ntawm lub yob muab tshuaj luam ntawv ua qhov nyuaj dua thiab yog li nws raug pom zoo los tshawb xyuas txhua qhov ua tiav ua ntej PCB ua ntej pib cov txheej txheem tso chaw.
Ntau lub tshuab muab tshuaj txhuam cov tshuab luam ntawv muaj cov tshuaj ntsuam xyuas 2D solder uas tau siv ntev ntev tab sis muaj peev xwm ntawm kev soj ntsuam thaj tsam thiab luv luv - cov kab ke no tsis muaj kev tshawb xyuas qhov kev cia siab ham ntim ntim lossis cov duab ntawm cov nyiaj tso cia.
Muaj ob txoj hauv kev tseem ceeb ntawm kev kuaj xyuas cov ntawv luam tawm PCB uas yog 2D thiab 3D piv txwv ntawm uas tau qhia hauv qab no: -
Txhawm rau kom ntseeg tau tias qhov xav tau ntawm cov tshuaj pleev ham tau muab tso rau yam tsis muaj qhov tsis xws luag thiab cov txheej txheem rov ua dua nws yog ib qho tseem ceeb kom muaj kev soj ntsuam kom zoo thiab txhim khu kev qha. Raws li lub Cheebtsam ua me me thiab ntau txoj kev tswj hwm ntawm lub yob muab tshuaj luam ntawv ua qhov nyuaj dua thiab yog li nws raug pom zoo los tshawb xyuas txhua qhov ua tiav ua ntej PCB ua ntej pib cov txheej txheem tso chaw.
Ntau lub tshuab muab tshuaj txhuam cov tshuab luam ntawv muaj cov tshuaj ntsuam xyuas 2D solder uas tau siv ntev ntev tab sis muaj peev xwm ntawm kev soj ntsuam thaj tsam thiab luv luv - cov kab ke no tsis muaj kev tshawb xyuas qhov kev cia siab ham ntim ntim lossis cov duab ntawm cov nyiaj tso cia.
Muaj ob txoj hauv kev tseem ceeb ntawm kev kuaj xyuas cov ntawv luam tawm PCB uas yog 2D thiab 3D piv txwv ntawm uas tau qhia hauv qab no: -

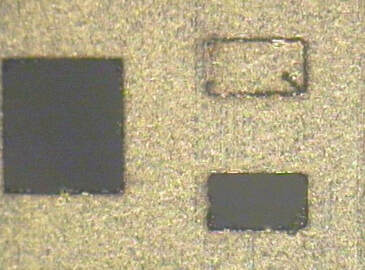

Piv txwv li txhaum siv 2D ham muab tshuaj xyuas
3D solder paste tshuaj ntsuam xyuas tau muaj peev xwm tsis tsuas yog kuaj xyuas qhov muag cov lag luam tawm thaj chaw thiab cov luv luv tab sis kuj tseem tuaj yeem ntsuas qhov zoo thiab qhov loj ntawm cov ham muab tshuaj tso tawm. Hauv qab no yog cov piv txwv ntawm dab tsi tuaj yeem pom: -
Piv txwv li cov duab siv 3D solder muab tshuaj txhuam kev soj ntsuam
Kev Txiav Txim Siab
Lub ntsiab tseem ceeb thaum xaiv 3D ham muab tshuaj txhuam kev soj ntsuam yog li nram no: -
1) Kev Cob Qhia Ua Haujlwm / Tus Kws Ua Haujlwm
Software txav sai thiab cov kev tsim kho tshiab tam sim no ntawm lub software khiav ntawm 3D tshuab kuaj tshuab tau ua lub cajmeem ua haujlwm ntau dua li cov neeg siv. Cov qauv ua ntej lawm lub sijhawm siv / ntau thiab heev thiab feem ntau ua rau lub tshuab siv los ua tus nqa khoom hnyav. Cov ntawv tshaj tawm tam sim no siv ntau dua cov neeg siv cov graphical interface thiab muaj cov wizards uas coj tus programmer los ntawm ntau cov kauj ruam los tsim cov kev pabcuam uas xav tau.
Nws yog ib qho tseem ceeb kom muaj cov ntaub ntawv uas hais txog sawv cev ntawm stencil raug siv thiab yog li qhov kev cia siab solder muab tshuaj tso nyiaj. Solder muab cov ntaub ntawv nyob rau hauv cov ntaub ntawv gerber feem ntau yog daim 1: 1 daim qauv ntawm cov ntaub qhwv ntawm cov kab khiav. Cov ntaub ntawv no yuav xa mus rau cov chaw tsim khoom stencil uas yuav dhau los ntawm tus txheej txheem ntawm kev hloov kho cov ntaub ntawv raws li kev txiav txim siab ua ntej xws li kev txo qhov loj me. Cov ntaub ntawv hloov kho uas yog siv los tsim cov stencil yog cov ntaub ntawv xav tau rau kev pab cuam ntawm solder paste tshuaj xyuas tshuab thiab yog li yuav tsum tau thov kom ua cov txheej txheem yooj yim li sai tau.
Nws yog ib qho tseem ceeb kom muaj cov ntaub ntawv uas hais txog sawv cev ntawm stencil raug siv thiab yog li qhov kev cia siab solder muab tshuaj tso nyiaj. Solder muab cov ntaub ntawv nyob rau hauv cov ntaub ntawv gerber feem ntau yog daim 1: 1 daim qauv ntawm cov ntaub qhwv ntawm cov kab khiav. Cov ntaub ntawv no yuav xa mus rau cov chaw tsim khoom stencil uas yuav dhau los ntawm tus txheej txheem ntawm kev hloov kho cov ntaub ntawv raws li kev txiav txim siab ua ntej xws li kev txo qhov loj me. Cov ntaub ntawv hloov kho uas yog siv los tsim cov stencil yog cov ntaub ntawv xav tau rau kev pab cuam ntawm solder paste tshuaj xyuas tshuab thiab yog li yuav tsum tau thov kom ua cov txheej txheem yooj yim li sai tau.
2) Kev kuaj xyuas ceev / Lub sijhawm voj voog
Yog tias SPI lub tshuab yuav tsum tau siv rau hauv cov khoom siab ceev cov kab kuaj xyuas yuav yog qhov tseem ceeb. Yuav luag txhua lub tshuab yuav muaj qhov ntsuas pom tseeb ntsuas ntsuas hauv cm2 / sec - kom ntseeg tau tias lub tshuab xaiv yog qhov muaj peev xwm ua kom lub sijhawm txheej txheem ntawm pawg thawj coj loj tshaj plaws yuav tsum tau ua. Daim duab hauv qab no qhia piv txwv PCB piv rau daim teb pom (FOV) ntawm lub tshuab tshuaj ntsuam xyuas - Feem ntau ib qho kev xaiv yog txhawm rau txhawm rau FOV txhawm rau txhawm rau txhim kho kev soj ntsuam nrawm nrawm.
3) Qhov tseeb / rov ua dua
Solder muab tshuaj xyuas lub tshuab tuaj yeem sib txawv ntawm tus nqi thiab ib qho ntawm cov khoom tseem ceeb rau qhov sib txawv no yog lub tshuab sensor thiab lub teeb pom kev zoo. Ib lub thev naus laus zis siv yog Moiré cov qauv tsim qhov twg qhov siab ntawm cov nyiaj muab tso rau cov nyiaj tau los ntsuas qhov raug ntsuas raug siv sab tom qab ua haujlwm ntawm cov kab npaj - cov piv txwv ntawm cov uas tuaj yeem pom hauv qab no: -
 |  |  |
Qhov system no ua haujlwm tau zoo tab sis ib qho ntawm cov xwm txheej uas yuav txwv tau qhov rov ua tau dua yog tus naj npawb ntawm cov projectors ntsia hauv lub tshuab. Siv lub projector ib leeg tuaj yeem ua rau qhov ntxoov ntxoo nyob ntawm qhov siab ntawm cov nyiaj muab tshuaj txhuam qhov tso tawm uas tuaj yeem ua rau kev ntsuas tsis raug. Kev daws rau qhov teeb meem no yog kom nce tus naj npawb ntawm qhov projectors uas yuav txhim kho kom rov ua dua thiab qhov tseeb tab sis tseem yuav nce nqi ntawm lub tshuab.
 |  |
Lwm qhov xwm txheej ntawm PCB's txhawm rau soj ntsuam uas tuaj yeem nyuaj yog nyo hau thiab sib ntswg. Ib qho tshwj xeeb saib rau sab hauv lub tshuab uas tau txiav txim siab yog 'Warp foob'. Cov cwj pwm no pub rau kev hloov pauv ntawm lub rooj tsav xwm qhov siab hauv lub tshuab kom tswj tau qhov ntsuas tau raug.
4) Yield Txhim Kho Cov Khoom Siv
Kev siv 3D SPI ua rau luv luv rau ib qho khoom lag luam tshiab lossis cov txheej txheem taw qhia raws li cov ntaub ntawv raug tso tawm raws li kev ntsuas raug ntsuas thiab tsis yog txhais cov duab. Thaum ua cov zauv loj loj ntxiv rau lwm qhov xav tau yog lub peev xwm los txuas nrog SPI tshuab mus rau lub tshuab luam ntawv los ua kom tsis siv neeg kho kom haum rau qee qhov tsis xws li kev txiav txim siab. Los ntawm kev ua qhov no ob lub cav ua ib qho thiab xav tau tus neeg ua haujlwm tsawg dua kev sib cuam tshuam. Nrog kev hwm rau Kev Lag Luam 4.0 solder paste tshuaj ntsuam tuaj yeem yog cov cuab yeej siv tau txais txiaj ntsig los ua cov txheej txheem ntawm kev ua haujlwm tiag tiag thiab muab cov kev soj ntsuam SPC haib.
 |  |
5) Yooj yim ntawm kev siv thiab nkag siab ntawm cov ntaub ntawv tso tawm kom pom
Cov duab graphical user interface yog qhov tseem ceeb kom tau txais los ntawm lub tshuab xaiv. Cov piv txwv hauv qab no yog cov duab ntawm ib qho kev tshuaj xyuas uas dhau los thiab ib qho ua tsis tiav - nws yog qhov tseeb pom rau ntawm qhov kev kuaj tsis ua tiav lub ncoo uas muaj qhov ntim ntau dhau los ntawm kev muab tshuaj txhuam los ntawm cov xim thiab qhov ntsuas.

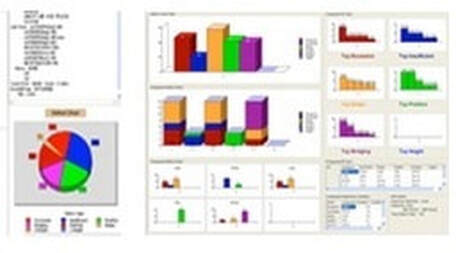

Daim duab hauv qab no qhia cov kev tshuaj ntsuam uas ib txwm ua uas qhov kev zam yauv tuaj yeem tsim rau kev kuaj xyuas ntau yam kom ua.
Stencil Pov Thawj Kev Siv Soj Ntsuam Kev Ntsuam Xyuas Muab Tshawb Xyuas
Kev coj ua zoo tso rau hauv qhov chaw yog qhov paub tseeb ntawm stencils ua ntej tshaj tawm rau kev tsim khoom. Raws li cov kev sibtham ua cov nyom ntau dhau los ua nws nyuaj los qhia qhov tsis raug nyob rau hauv stencil xws li ploj aperture - Tsis tshua muaj ntau lub sijhawm yog tias qhov yuam kev yog lawv tsuas pom thaum lub sijhawm ua ntau lawm ua rau rov ua haujlwm thiab qeeb tsis muaj qhov twg xav tau.
 |  |  |
Hauv qab no yog cov piv txwv ntawm cov txheej txheem uas yuav siv los xyuas cov stencils siv SPI: -
Xaus
Muab qhov tseem ceeb ntawm kev tswj hwm txoj kev lag luam solder muab tshuaj txhuam luam ntawv thiab cov txiaj ntsig ntawm cov txheej txheem tiav yog tias qhov tsis xws luag tsis tau kuaj ntxov, kev nqis peev hauv 3D solder paste tshuaj ntsuam xyuas tshuab yuav tsum raug txiav txim siab tiag.
Muaj ntau cov tuam ntxhab nyob hauv kev ua lag luam siv cov thev naus laus zis sib txawv thiab yog li nws yog qhov tseem ceeb uas yuav tsum xav txog cov ntsiab lus saum toj no ua ntej xaiv lub tshuab tshwj xeeb. Nws tseem yog qhov tseem ceeb yuav tau xav txog qhov kev xav tau ntawm lub tuam txhab vim tias qee qhov kev xaiv yuav tseem ceeb dua li lwm tus thiab qee qhov tsis tsim nyog.
Raws li cov khoom sib dhos ua ntau dhau los thiab cov khoom siv coj los ua me me nws yuav dhau los ua qhov nyuaj los tswj cov kev lag luam solder luam ntawv txheej txheem yam tsis tau siv lub tshuab kuaj xyuas. Solder tshuaj xyuas lub tshuab ua haujlwm yog kev nqis peev tseem ceeb tab sis cov txiaj ntsig ntawm kev nruj tswj kev tsim cov txheej txheem yuav them rov qab rau lub sijhawm ntev los ntawm kev txo rov ua haujlwm thiab txhim kho cov peev txheej.
Muaj ntau cov tuam ntxhab nyob hauv kev ua lag luam siv cov thev naus laus zis sib txawv thiab yog li nws yog qhov tseem ceeb uas yuav tsum xav txog cov ntsiab lus saum toj no ua ntej xaiv lub tshuab tshwj xeeb. Nws tseem yog qhov tseem ceeb yuav tau xav txog qhov kev xav tau ntawm lub tuam txhab vim tias qee qhov kev xaiv yuav tseem ceeb dua li lwm tus thiab qee qhov tsis tsim nyog.
Raws li cov khoom sib dhos ua ntau dhau los thiab cov khoom siv coj los ua me me nws yuav dhau los ua qhov nyuaj los tswj cov kev lag luam solder luam ntawv txheej txheem yam tsis tau siv lub tshuab kuaj xyuas. Solder tshuaj xyuas lub tshuab ua haujlwm yog kev nqis peev tseem ceeb tab sis cov txiaj ntsig ntawm kev nruj tswj kev tsim cov txheej txheem yuav them rov qab rau lub sijhawm ntev los ntawm kev txo rov ua haujlwm thiab txhim kho cov peev txheej.
